3)工作過程

工件就位→懸臂小車移至焊接位置→焊槍、焊絲位置調整→開始焊接→一處焊接結束→懸臂小車移至下一焊接位置，進行焊接，直至整個工件完成焊接→吊裝工件到下一工序

4)主要技術特點

1) 電機經減速機、鏈傳動驅動懸臂小車的腳輪，實現懸臂小車沿鋼軌移動。該電機帶制動器，可保證懸臂小車架在地軌上停車可靠。

2) 使用非熔化型焊槍及硬質細焊絲，達到高性能焊接(熔接量140g/min)。

3)設置擺弧裝置，焊接內隔板達14-65mm。

4) 焊槍具有水冷功能。

5) 采用桶裝焊絲(用戶自備焊絲及焊絲桶帽)。

6)焊接電源置于可移動懸臂小車上隨車移動。

7)焊接電源、主機的電源線采用滑線架接入。

6)主要配置

7)供貨范圍

a)機器組成部分

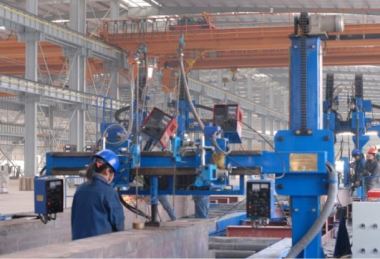

懸臂式熔絲電渣焊接機主機(包括可移動懸臂小車等) 1套

主機電控系統(包括電控箱、操作箱等) 1 套

熔絲電渣焊接控制系統(包括焊接控制箱、中繼箱、擺弧裝置、焊槍提升裝置、焊絲矯正裝置、夾緊裝置、水冷電纜、控制電纜等) 2套

水冷系統(包括水冷箱、水管等 ) 2套

焊槍及附件(包括導絲管，導電嘴，焊槍等) 2套

滑線架小車(不含電源線) 1套

林肯DC600焊接電源 2臺

林肯送絲機 2臺

焊接電源至主機焊接電纜(長度需按工藝布置)

b)備件及隨機工具

c)隨機技術文件

d)下列條款不屬于供貨范圍

制作基礎用的鋼軌、壓板、預埋件等

主機及焊接電源進線電纜

縱向懸掛裝置架(滑線架支架)

•
