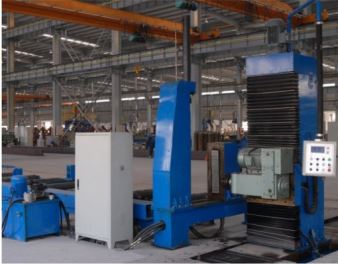

1)適用范圍

適用于對箱形柱、H型鋼等建筑鋼結構梁(柱)構件端面銑削加工。適用工件截面(300-1500)mm×(300-1500)mm。

2)工作過程如下：吊裝工件至理想位置→啟動夾緊工作臺的油缸組夾緊工件→銑刀盤旋轉、手動調節銑頭主軸伸出量，保證合適的切削深度→選擇銑削工作循環方式→啟動進給電機進行銑削工作→銑削完成，手動縮回銑頭主軸，滑臺快速退回原位，加工結束。

5) 主要技術特點

a)系統剛性好、加工精度高 主機采用具三十多年專業制造經驗的老牌企業生產的通用銑削頭，該銑削頭采用全齒輪傳動，主軸前端采用3182***型雙列向心圓柱滾子軸承及推力軸承結構，保證其剛性好、精度高、溫升小;機床床身、立柱采用中高強度鋼板及局部加強焊接，并經去應力退火，保證其良好剛性及尺寸穩定性;采用重型滾動直線導軌，導軌安裝基面、立柱安裝面均進鏟刮加工，保證其良好的精度及承載性;在靠近加工面的工件頭部實施液壓缸夾緊，在工件中部實施側面夾緊，以防止工件加工時發生振動，影響加工表面質量。以上各方法的實施有力保證了機床良好的剛性、較高的承載性、較高的加工精度。

b)具有較大的工藝范圍 該機采用變頻調速技術，可隨著工件材質、切削深度不同選擇不同進給速度，以獲得銑削效果。通過配置工裝也可加工箱形柱、H型鋼以外的工件。

c)自動化程度較高 該機采用PLC可編程序控制技術，可實現工件自動夾緊，銑削箱形柱時，只需給出工件端面尺寸、選擇循環方式及手動確定切削深度，機床將自動按既定程序進行加工，直至一次加工結束，加工過程中無需手動控制進給運動。

　　d)操作維護方便 考慮到工件龐大，故工作臺高度僅為500mm，以有利于提高工件吊裝采用手動集中潤滑，只需每班動作潤滑泵數次即可保證機床各潤滑點得到良好潤滑;機床導軌、絲桿均采用采用全封閉罩殼防護，有效防止切屑傷害，保證導軌的良好使用性;

6)主要配置

a)機器組成部分

端面銑主機(包括銑銷動力頭、φ200mm銑刀盤、水平滑臺、垂直滑臺等) 1套

前夾緊工作臺(包括夾緊油缸等) 1套

后夾緊工作臺(包括夾緊油缸等) 1套

電控系統(包括電控箱、操作箱、PLC、變頻器等) 1套

液壓系統(包括電磁閥、油缸、泵等) 1套

附件(包括機床墊鐵、地腳螺栓等) 1套

b)備件及隨機工具

d)下列條款不屬于供貨范圍

制作基礎用的預埋件等

主機進線電纜

7、180°移鋼翻轉機

1)適用范圍

適用于箱形柱、H型鋼的舉升、移動、翻轉等工作，適用工件重量25t/組，12T/臺。

2)機器組成及功能

該機由兩臺移鋼翻轉機成組使用。每臺翻轉移鋼機由移動小車、置于移動小車上的升降臺以及置于升降臺上的翻轉裝置組成，實現對工件的舉升、移動、翻轉等工作。兩臺移鋼翻轉機可同步工作，也可單獨工作(單獨工作時，應注意工件平衡)。

3)技術參數

適用工件重量 25t/組 12t/臺

小車行走速度 4.5 m/min

升降臺升降速度 約 1 .5m/min

液壓系統壓力 20 MPa

小車行走電機功率 1.5 Kw

總功率 17KW

4)動作實現

移動小車 由六個行走輪、一個減速電機，一個工作臺面組成。通過減速電機帶動鏈輪，通過鏈輪帶動行走輪，從而使移動小車沿導軌行走。

升降平臺 由二個鉸鏈機構、二個升降油缸、一個工作臺面組成。升降油缸經連桿作用升降平臺，實現上、下升降動作。

翻轉裝置 由兩個翻轉油缸、兩個一字型翻轉臂組成。工作時，工件置于一字型翻轉臂上，兩個翻轉油缸推動兩個一字型翻轉臂繞支點轉動，從而帶動工件翻轉。

5)主要配置

a)機器組成部分

180°翻轉移鋼機 2臺

液壓系統 1套

電控系統 1套

拖鏈( 不含電源線) 1套

b) 隨機技術文件

使用說明書(含液壓原理圖、易損件清單、電氣原理圖) 1份

裝箱單 1份

合格證 1份

c)下列條款不屬于供貨范圍

制作基礎用的預埋件等

主機進線電纜

8、輸送輥道

1)概述

該生產線配置主動輸送輥道，實現工件不同工位之間輸送。每套輥道電控箱可以分別控制該輥道及其前面和后面一套輥道。

2)主要技術參數

輥?zhàn)娱g距 約1000mm

輥?zhàn)又睆?198mm

輥道有效寬度 1500mm

輥道工作高度 500mm

輥道輸送速度 6m/min

輥道承重能力 2t/m 25t/15m

輥道電機功率 1.5 KW*3

3)主要結構形式

該輥道按每節3-5m分節制造，機架采用20#槽鋼焊接結構，輥?zhàn)硬捎脽彳垷o(wú)縫管制造，減速電機經鏈條傳動驅動各輥?zhàn)有D(zhuǎn)，實現工件直線輸送。

4)供貨范圍

a)機器組成部分

輥道(包括機架、減速電機、滾子、鋼制軸承座等) 1套

電控系統(包括電控箱等) 1套

b) 隨機技術文件

裝箱單 1份

c)下列條款不屬于供貨范圍

制作基礎用的預埋件等

輥道進線電纜

•
