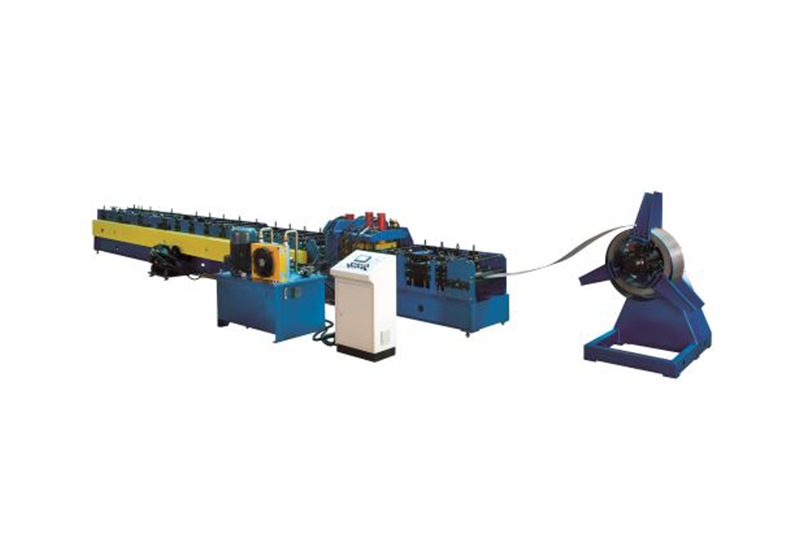

一、各組成部分技術描述

1、液壓開卷機

開卷機主要由開卷架、芯軸、剎車裝置、壓料機構等組成。開卷架為鋼板焊接結構;芯軸上的漲緊瓦可以沿徑向收宿和擴張，其運動是通過油缸伸縮，經鉸鏈機構撐緊和放松鋼卷;剎車裝置由氣缸運動來壓緊摩擦塊，可通過調節氣壓大小，改變摩擦阻力大小，正常工作時，使開卷鋼板有一定的張力;壓料機構是通過氣缸擺動壓料臂，其作用是防止料卷彈開。

2、矯平裝置：

C/Z互換檁條生產線的矯平裝置主要由板料導入裝置、引板驅動輥組成，設備的兩側可調的導向裝置，來提高矯平的效率。設備是由液壓馬達驅動，采用液壓同步系統使校平速度，使矯平的速度始終與壓型速度同步。設備裝置的主要參數：矯平輥數量為7輥，矯平有效寬度為650mm

3、液壓沖孔裝置

C/Z互換檁條生產線液壓沖孔裝置的結構形式為龍門式，我們可以將液壓沖孔裝置做成一個整體，使用兩組沖孔機，將設備的動力源為油缸下壓式。其中一組為2沖孔，另一組為1沖孔，這樣可以做到橫向可調，提高調節的效率。

4、可快速換型的輥壓成型機

該設備的驅動輥驅動馬達采用柱塞液壓馬達，由集中液壓站供液。C/Z互換檁條生產線機架采用36#的槽鋼作為主梁，然后再配以加強的筋板焊接而成。設備的成型輥采用兩面分別成型，中間斷開形式，然后根據工件的規格來進行調節。C/Z自動轉換裝置通過三個減速機，經鏈輪鏈條機構使固定端的成形輥旋轉180o并用死擋定位。

•
