一、設備技術特點

1、國內組焊一體機

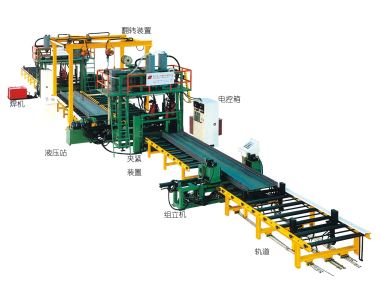

JH150型H型鋼焊接生產線是我公司自主研制開發的H型鋼專用焊接設備。該設備集機、電、液、氣及真空技術于一體，焊接采用雙絲單面弧焊接技術，該生產線中的組焊一體機采用國際著名品牌美國林肯焊接電源，配套對應的送絲控制系統，執行件采用全液壓控制，電氣采用PLC控制，實現了焊接的自動化。可焊長度2～15米的H型鋼。

該生產線由于采用雙絲單面弧焊接成形技術和頭部組立工藝，大大提高其H型型鋼生產效率，焊接高速度可達2M/min。目前國內多家鋼構公司應用我公司的H型鋼組焊一體機焊接H型鋼，生產效率有明顯提高。我公司擁有雄厚的技術力量、豐富的制造經驗和優良的加工設備，使得JH150型組焊一體機以其設計的先進性，生產的可靠性和焊接在國內同類產品中處于領先地位。

2、優越的使用性能

JH150型組焊一體機不但操作工藝簡單，而且自動化程度高，焊接變形小，同時因結構的合理布置，使在焊接規格范圍內的所有規格H型鋼間任意轉換而不必多余的調節麻煩。由于采用埋弧焊，熱輻射基本沒有，幾乎對工人不構成工作影響。整機在連續工作中可靠性高，使用壽命長，維護、管理非常方便。

3、特別的焊劑、焊絲儲加系統

焊劑的添加可通過回收管吸入儲料罐，或打開儲料罐的蓋直接倒入。在工作較緊張時一般采用回收管直接吸入，回收機的吸力足可以使全部的焊劑吸入儲料罐，這樣不但節省了勞動時間，更是減輕了勞動強度，提高了效率。焊絲的添加采用桶裝焊絲，一次換焊絲足可以使用多天，排除了更換焊絲的麻煩，而且還解決了在焊絲用盡時不易被發現而導致焊接的缺點，做到了早發現早準備。

一、焊接電源配置

1. 配套焊接電源配置：

焊接系統品牌	焊接電源型號	焊接控制	備注
LINCOLN(林肯)	DC-1000	NA-3

1) 主要特征：

DC-1000是由可控硅整流器控制的三相直流弧焊電源，該焊接電源設計用于半自動焊接和全自動焊接操作。

500安輸出能為小電流埋弧焊和MIG焊提高電流特性。

用模式轉換開關為所用焊接工藝選擇合適的輸出特性——恒壓埋弧焊、恒壓自保焊以及恒流埋弧焊。

具有簡單量程的輸出控制器能精確的控制輸出，并且方便操作。

接線終端和輸出旋鈕能進行遙控連接。

低矮的外形方便將DC-1000電源安裝在工作臺下面，也可將兩臺機器疊放。

2) 工藝：

MIG焊、藥芯焊絲焊、埋弧焊、碳弧氣刨

1) 主要參數：

推薦使用的輸入電線，地線及保險絲尺寸，用于50/60Hz，3相，暫載率100%
輸入電壓	輸入電流	三相輸入電纜	空氣開關
		（三相4芯線或5芯線）
380VAC	112VAC	25-35mm2	150A

一、生產線主要參數

適用H型鋼規格：

腹板厚 3～12 mm

腹板寬 250～1500 mm

腹板長 2～15 m

翼板厚 5～20 mm

翼板寬 150～500 mm

翼板長 2～15 m

變截面H型鋼偏角:≤15°

大工件重量：4 T

工作高度：約750 mm

生產速度：Max. 2 m/min

輸入電源：AC380V/AC400V 50Hz/60Hz

氣源壓力：0.5-0.8 MPa

設備總功率：69.5 kW(不含焊接電源)

其中：組立機：9.75 kW

前焊機：25.27 kW(不含焊接電源)

翻轉機：9.2 kW

后焊機：25.27 kW(不含焊接電源)

焊接電源功率：88 kW×4(林肯焊機)

設備重量：約20 T

平面布置尺寸(長×寬)：75000×8600 m

二、組立機

1、概述

組立機是將符合規格的板材按所需要的方向運輸，將其組立成H形狀，同時在H形不變的情況下，能夠微調腹板與翼板的相互位置，以便在達到形狀的條件下點焊成型。組立機的所有動作均由液壓經操作臺上的按鈕實現。

2、主要性能參數

操作高度 約750 mm

設備重量：約4000 kg

輥道外形：約2000×15000 mm

主機外形尺寸：約1000×4000 mm

輸入功充：9.75 kW

其中：主機功率：0.75 kW

輥道電機功率：0.75 kW×2

液壓站電機： 7.5 kW

3、組立機配置

3.1主機

3.2組立機輥道

3.3液壓系統(閥件采用國內知名品牌，泵采用邵陽液壓威格士認證輕型柱塞泵)

3.4電控系統(主要元器件采用施耐德電器)

4、工藝過程

翼板到位(到組立機滾道) 翼板翻轉油缸工作 豎兩翼板至兩輥 翻轉油缸復位 抬升油缸工作 翼板上升 腹板到位 抬升油缸下降 三板同時運至主機 主機微調 頭部點焊組成H形

　　5、備品件及專用工具

　　A) 備品件

序號	名  稱	規格	數量	備注
1	小型繼電器	MY2NJ（AC24V）	1只
2	小型繼電器	MY4NJ（AC24V）	1只
3	限位開關	XCK-J10541	1只
4	三位選擇開關		1只
5	O型密封圈	φ9.25×1.78	10只
6	O型密封圈	φ12×2	5只
7	密封圈	YGQ50×150-S1	1套	組立機輥道翻板油缸
8	燈泡	24V	3只
9	帶燈控制按鈕	XB2-BW3161C	1只

B)專用工具

序號	名   稱	規格	數量	備注
1	雙頭呆扳手	10件組	1件
2	活動扳手	12寸	1把
3	內六角扳手	3月14日	1把
4	十字螺絲刀		1把
5	一字螺絲刀		1把

注：由于設備在不斷優化改進，備品備件型號及數量以實際發貨裝箱單為準。

三、主焊機(前)

　　1、概述

　　主焊機(前)是集機械、電氣、液壓、氣動及真空技術于一體的新產品。它將己組立、頭部點焊成型的H鋼組件焊接成H型鋼。具有自動化程度高，操作方便，焊接均勻等特點。

　　2、主焊機配置

　　1) 輥道

　　2) 主機

　　3) 焊劑回收機兩臺

　　4) 焊接電源兩套(美國林肯DC-1000型焊機、NS-3焊接主控系統及送絲系統)

　　5) 液壓系統(閥件采用國內知名品牌，泵采用邵陽液壓威格士認證輕型柱塞泵)

　　6) 電控系統(焊接主控系統與焊接電源配套，其它主要元器件采用日本三菱及施耐德電器)

　　3、工藝過程

　　己組立的H鋼板材進入焊接主機 調整腹板高度 主機側輥壓緊 調整槍頭 開焊劑送料開關 焊接開始 開焊劑回收開關 關焊劑送料開關 焊接結束 關焊劑回收開關

工作高度：	約750 mm
焊接速度：	高2 m/min
輥道外形：	約2000×15000 mm
輥道速度	約8 m/min
腹板厚	3～12 mm
腹板寬	250～1500 mm
腹板長	2～15 m
翼板厚	5～20 mm
翼板寬	150～500 mm
翼板長	2～15 m
變截面H型鋼偏角	≤15°
設備重量：	約6000 kg
約6000 kg	25.27 kW
主機：	0.87 kW
輥道電機：	0.75 kW×2
液壓站電機：	18.5 kW
焊劑回收電機功率：	2.2 kW×2
焊機功率：	Max.88 kW×2 （AC380V/50Hz電網74 kW） 主機平面布置尺寸(長×寬)：6750×3500 mm

•
