一、電纜橋架的主要分類

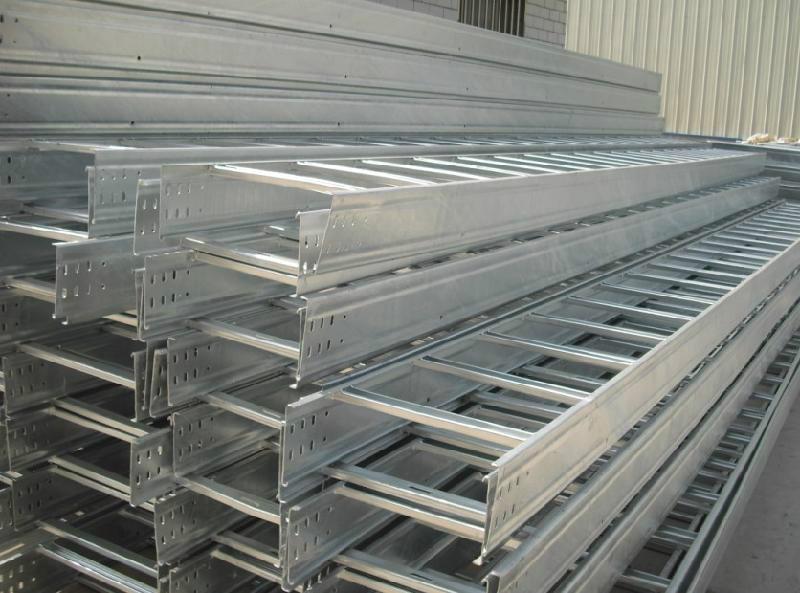

1、梯級式電纜橋架

我國的梯級式電纜橋架是根據國內外有關資料而改進設計的。這種型號的電纜橋架具有重量輕、成本低、造型別具、安裝方便等優點。該種類的設備適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

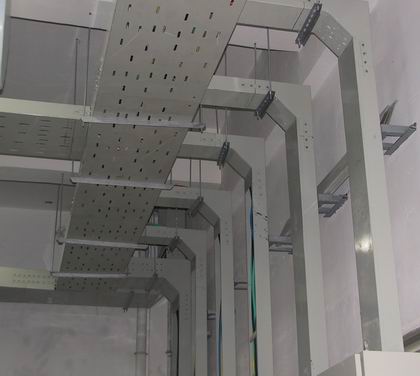

2、托盤式電纜橋架

托盤式電纜橋架在石油、化工、輕工，電訊等行業中，使用的較為廣的一種產品。它具有重量輕、造型美觀、結構簡單等眾多優點。這種種類的產品即適用于動力電纜的安裝，也可以用于控制電纜的敷設。使用起來的效率更好，能夠幫助設備更好的進行應用。

3、槽式電纜橋架是一種全封閉型電纜橋架，使用這種電纜可以幫助所在系統更好的進行生產，提高設備的使用效率。該種種類的產品適用于敷設計算機電纜，能夠有效的控制電纜等。它對控制系統中電纜。梯級式匯線橋架還具有良好的通風性能，可以做到有效的防塵和防擾。

4、大跨距電纜橋架

大跨距電纜橋架是由拉擠玻璃鋼型材組裝而成，適用于電力電纜領域，具有使用壽命長，安裝方便等特點，特別是產品的成本低可以幫助用戶節省大量的使用成本。該產品種類在施工中無需動火，切割起來也非常的方便、不需要操作人員的維護。

5、組合式電纜橋架

組合式電纜橋架是一種新型的橋架設備，它具有適用范圍廣，安裝靈活等特點。各項工程、各種單位都可以使用這款設備進行電纜的敷設，幫助我們節省鋪設的成本。

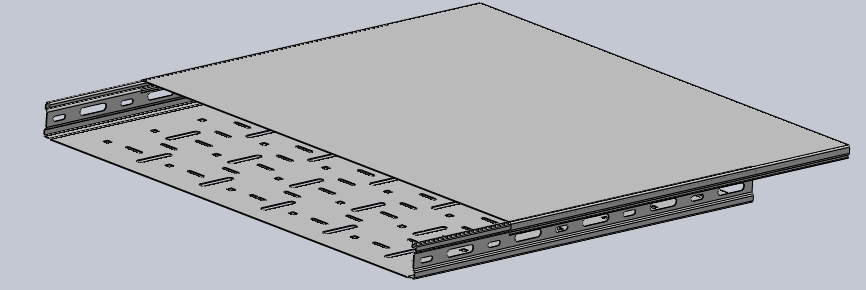

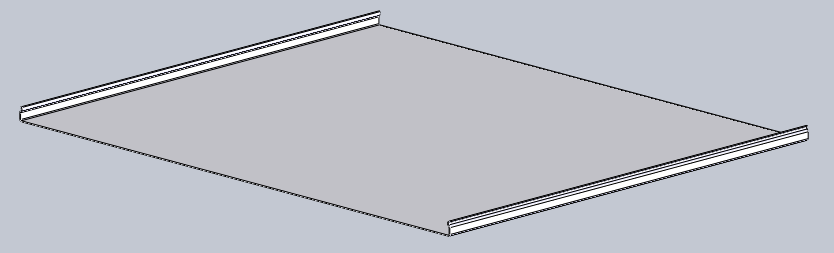

二、板型圖

三、工藝流程及布置

開卷機→矯平機→伺服送料機→沖孔設備→儲料裝置→成型主機→切斷裝置→出料裝置

四、技術參數

整機采用PLC控制、交流變頻調速技術，實現連續自動化生產,是鋼結構及金屬冷彎加工行業理想的生產設備。

板才要求：熱扎板、鍍鋅板等

板才厚度：1.0-2.0mm

生產速度：0-10 m/min.

裝機總功率：約80KW左右(根據實際板型設計)

•
